● SXF Browser for Web ⇒ SXF 図面を Web 上で閲覧するためのソフトです。

├

● 概要 [ +Open ] [ ↑ ]

├

● 仕様 [ +Open ] [ ↑ ]

　現バージョンでは、sfc 形式のファイルのみに対応していますが、各フィーチャの実装状況を以下に示します。

フィーチャ名		実装	備考
図面情報
(1)	図面表題欄	×	実装予定です。
図面構造
(1)	用紙	○	図面名は表示しません。
(2)	レイヤ	○	オンのレイヤのみを表示します。
(3)	既定義線種	△	データを取得していますが、全て実線で表示します。描画方法を検討中です。
(4)	ユーザ定義線種	△	データを取得していますが、全て実線で表示します。描画方法を検討中です。
(5)	既定義色	○
(6)	ユーザ定義色	○
(7)	線幅	△	データを取得していますが、全て１ドットで表示します。色表示が「白地に黒」及び「黒地に白」の場合のみ、「線幅の違い」を「色の濃淡」で表現します。引き続き、描画方法を検討中です。
(8)	文字フォント	△	データを取得していますが、全てモノスペースで表示します。描画方法を検討中です。
幾何要素／表記要素
(9)	点マーカ	△	データを取得していますが、全て円で表示します。描画方法を検討中です。
(2)	線	○
(3)	折線	○
(4)	円	○
(5)	円弧	○
(6)	楕円	○
(7)	楕円弧	○
(8)	文字	○
(9)	スプライン	△	各頂点を結んだ折線で表示します。描画方法を検討中です。
構造化要素
(1)	複合図形定義	○
(2)	複合図形配置	○
(3)	既定義シンボル	×	実装を検討中です。
(4)	直線寸法	×	実装を検討中です。
(5)	角度寸法	×	実装を検討中です。
(6)	半径寸法	×	実装を検討中です。
(7)	直径寸法	×	実装を検討中です。
(8)	引出し線	×	実装を検討中です。
(9)	バルーン	×	実装を検討中です。
(10)	ハッチング（既定義）	×	実装を検討中です。
(11)	ハッチング（塗り）	×	実装を検討中です。
(12)	ハッチング（ユーザ定義）	×	実装を検討中です。
(13)	ハッチング（パターン）	×	実装を検討中です。
(14)	複合曲線定義	○	データを取得しています。

├

● システム条件 [ +Open ] [ ↑ ]

├

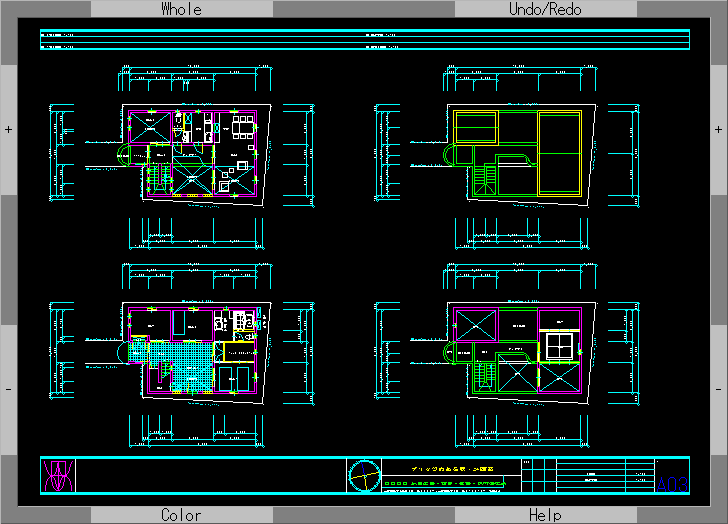

● スクリーン・ショット [ +Open ] [ ↑ ]

└

● Java Applet [ +Open ] [ ↑ ]

全幅、全高、画面のモード、
エッジのテーマ、エッジのスタイル、エッジのサイズ、
図面ファイル、
図面の配色の既定値（起動時の図面の配色）、
図面の線種の表示方法、図面の線種の倍率、
図面の線幅の表示方法、図面の線幅の倍率、
図面のアンチエイリアス、図面のディザリング

▼ ヘルプ - 画面のモードが全画面・モードの時の操作方法

●→●（図面上を左下から右上へ Drag & Drop）

　図面全体を表示します。

●←●（図面上を右上から左下へ Drag & Drop）

　図面の倍率、描画の中心、配色を一つ前の状態に戻します。もう一度この操作を行うと元の画面に戻ります。

●→●（図面上を左上から右下へ Drag & Drop）

　表示される矩形の中心を描画原点にして、矩形の部分を拡大して再描画します。

●←●（図面上を右下から左上へ Drag & Drop）

　表示される矩形の中心を描画原点にして、矩形の部分を縮小して再描画します。

● （図面上を Tap）

　Tap した位置を描画原点にして図面を再描画します。 Tap した部分の図形が画面の中央に移動します。

● （図面上を１秒以上長押しして Drag & Drop）

　図面上を１秒以上長押しすると図面を移動できるようになり、そのまま Drag & Drop すると描画原点を Drag した分移動して図面を再描画します。
